网站首页 ◇ 产品中心 ◇ N-系列线性菲涅尔棱镜膜
  • N-系列线性菲涅尔棱镜膜

  • N-系列线性菲涅尔棱镜膜

    N-系列线性菲涅尔棱镜膜是一种基于菲涅尔光学原理设计的高性能光学薄膜，通过精密微结构棱镜阵列实现光线的线性聚光控制。

    • 0.00
      0.00
商品描述

N-系列线性菲涅尔棱镜膜是一种基于菲涅尔光学原理设计的高性能光学薄膜，通过精密微结构棱镜阵列实现光线的线性聚光控制。

N-系列线性菲涅尔棱镜膜(Linear Fresnel Prism Film) 是一种基于菲涅尔光学原理设计的高性能光学薄膜，通过精密微结构棱镜阵列实现光线的线性聚光控制。相较于传统透镜阵列或柱面镜，该产品具有显著优势，可广泛应用于各类线性照明场景。

  • 提供多种焦距选择，适配不同照明需求。

  • 支持任意裁切，无需开模，显著节省透镜阵列或柱面镜的定制费用。

  • 可搭配明悦其他微结构光学膜(如H系列小角度圆形光扩散膜或L系列椭圆光扩散膜)，在聚光的同时柔化光斑，提升照明均匀性。

  • 背面可增加偏折棱镜结构，实现线性聚光+角度偏折双重效果，适用于洗墙灯等特殊照明需求。



N-系列线性菲涅尔棱镜膜：

产品型号

菲涅尔棱镜焦距

角度偏折

卷料宽幅

单面/双面

微结构

典型灯具光效

产品应用

N-xxxx-F21

21mm

无

48mm

单面

90 - 94 %

线性聚光

N-xxxx-F33

33mm

无

71mm

单面

90 - 94 %

N-xxxx-F42

42mm

无

48mm

单面

90 - 94 %

N-xxxx-F48

48mm

无

101mm

单面

90 - 94 %

N-xxxx-F65

65mm

无

71mm

单面

90 - 94 %

N-xxxx-F95

95mm

无

101mm

单面

90 - 94 %

N-xxxx-F42-P14

21mm

14°

48mm

双面

90 - 94 %

洗墙

线性聚光 + 偏折

N-xxxx-F42-P24

33mm

24°

71mm

双面

90 - 94 %

N-xxxx-F65-P14

42mm

14°

48mm

双面

90 - 94 %

N-xxxx-F65-P24

48mm

24°

101mm

双面

90 - 94 %

N-xxxx-F95-P14

65mm

14°

71mm

双面

90 - 94 %

N-xxxx-F95-P24

95mm

24°

101mm

双面

90 - 94 %

注：xxxx代表基材和厚度，EB代表PET基材，CB代表PC基材。比如EB07为7mil厚度的PET基材。

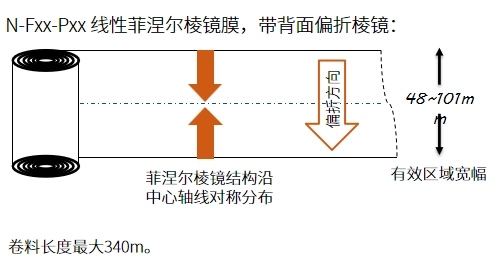

　　N-Fxx-Pxx为背面增加偏折棱镜结构，实现线性聚光+偏折的洗墙效果

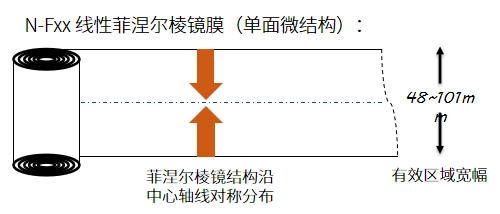

N-系列线性菲涅尔棱镜膜产品型号说明


N-系列线性菲涅尔棱镜膜基材

● N-系列膜的基材材质可选PET和PC，加上微结构的总厚度为0.18~0.3mm：

● N-系列膜为连续卷料，每种型号的宽幅不同，请见产品列表。

● 7mil PET基材的UL阻燃等级为VTM-2. 灼热丝测试>750摄氏度。PC基材的UL阻燃等级为V-2.

● 明悦所有扩散膜产品都符合RoHS指令和REACH法规。


N-系列线性菲涅尔棱镜膜贴合板材

● N-系列单面线性菲涅尔棱镜膜(不带背面角度偏折棱镜)可以与透明基材贴合，透明基材通常为PC，PMMA和玻璃。

● PC基材厚度：0.25mm~6mm，PMMA基材厚度：0.65mm~6mm， 玻璃基材厚度：0.07~5.5mm

● 基材厚度，抗UV特性和防火等级可以由客户指定。
