注：xxxx代表基材和厚度，EB代表PET基材，CB代表PC基材。比如EB07为7mil厚度的PET基材。

X-系列防眩光膜外观效果

UGR (统一眩光指数)

• UGR 用于量化灯具的眩光，它和灯具发光面的大小和总光通量相关。通常学校和办公室需要UGR<19 (欧盟灯具眩光标准 EN12464）

• UGR值取决于房间大小，反射率，以及空间高度比。下面的图表为600x600mm面板灯使用X-Gxx系列微结构防眩光膜在常用房间参数下的UGR值，其他的房间参数下的UGR值可能会有偏差


X-Bxx系列防眩光膜

• 其中X-BCA及X-BCB在各个方向呈现一致的防眩光效果，适用于面板灯或条形灯。

• X-BCL为线形眩光抑制膜，则进一步加强了灯具长轴方向的眩光抑制效果，适用于较窄的条形灯


双层防眩光膜叠加 – 实现亮点隐藏，和进一步的UGR降低

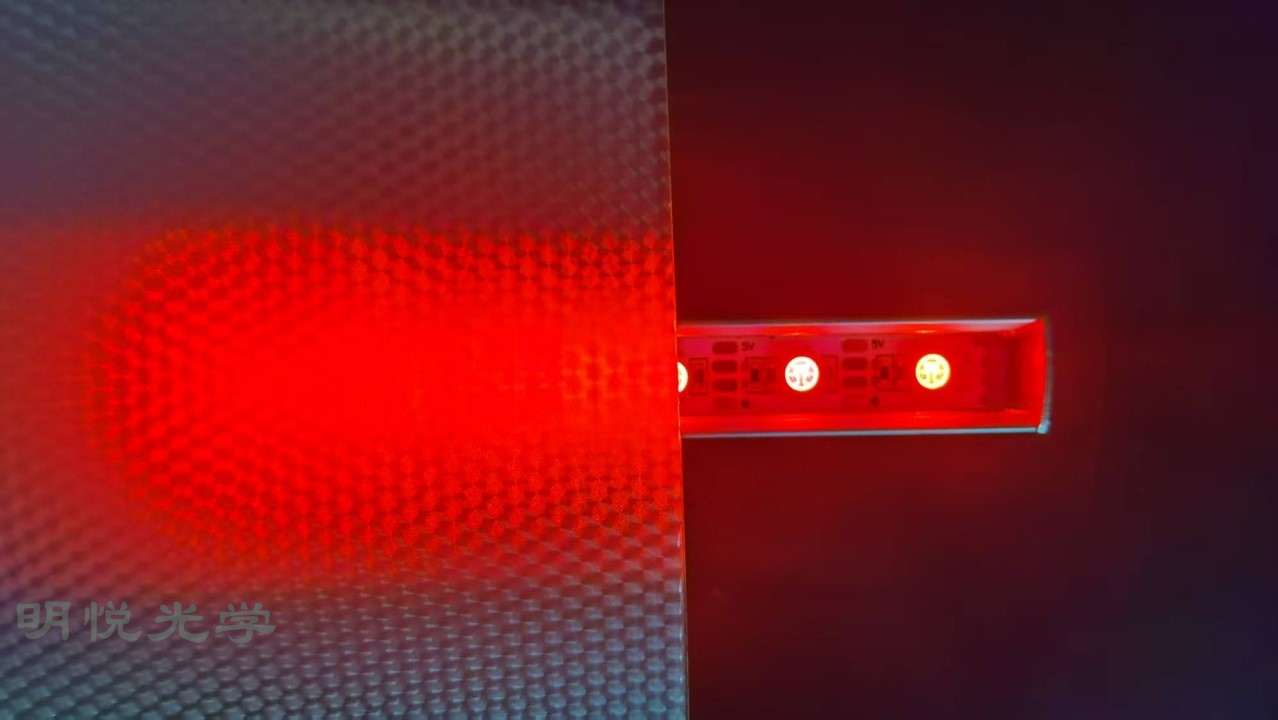

选用六边型图案防眩光膜与磨砂外观防眩光膜叠加使用，实现亮点隐藏的同时可以进一步的UGR降低，同时避免使用额外的扩散板。适用于条形灯和直下式灯具。

第一张防眩光膜 – 六边形纹理

第二张防眩光膜 – 磨砂外观

注：使用X-G85与X-GHM叠加的亮点遮蔽效果最优。

直下式LED灯板

X-G85与X-GHM叠加的亮点遮蔽效果

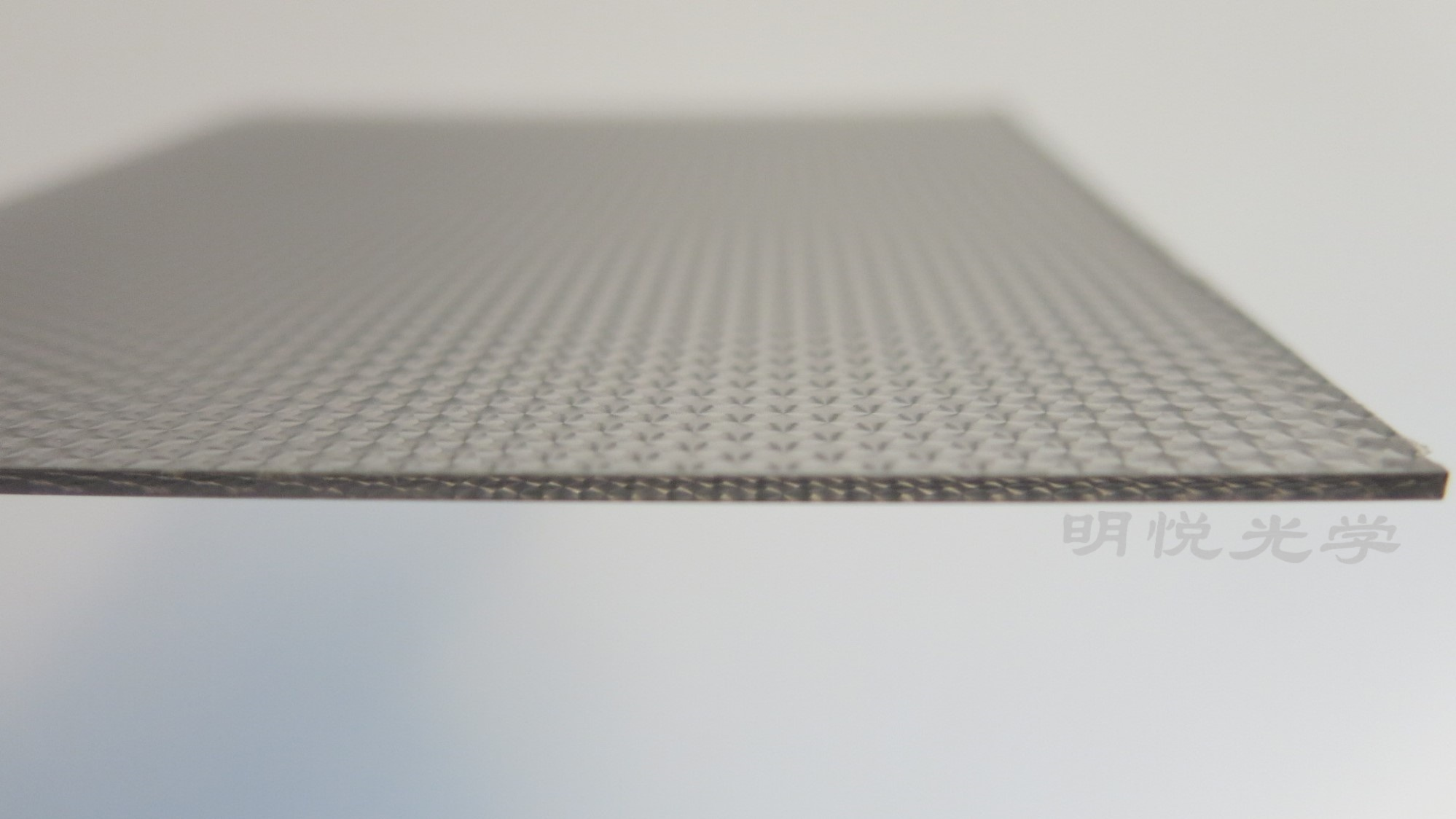

超低眩光贴合板

• 特别为超低眩光开发的灰色PC材料作为贴合板基材，适用于明悦光学所有5种防眩光膜。


• 贴合板总厚度0.6~1.0mm，在直下或侧发光灯具中可直接作为最外层硬板使用。


• 对于600x600mm的面板使用单层超低眩光贴合板，在3000~3300lm亮点下, UGR 小于或接近 16.

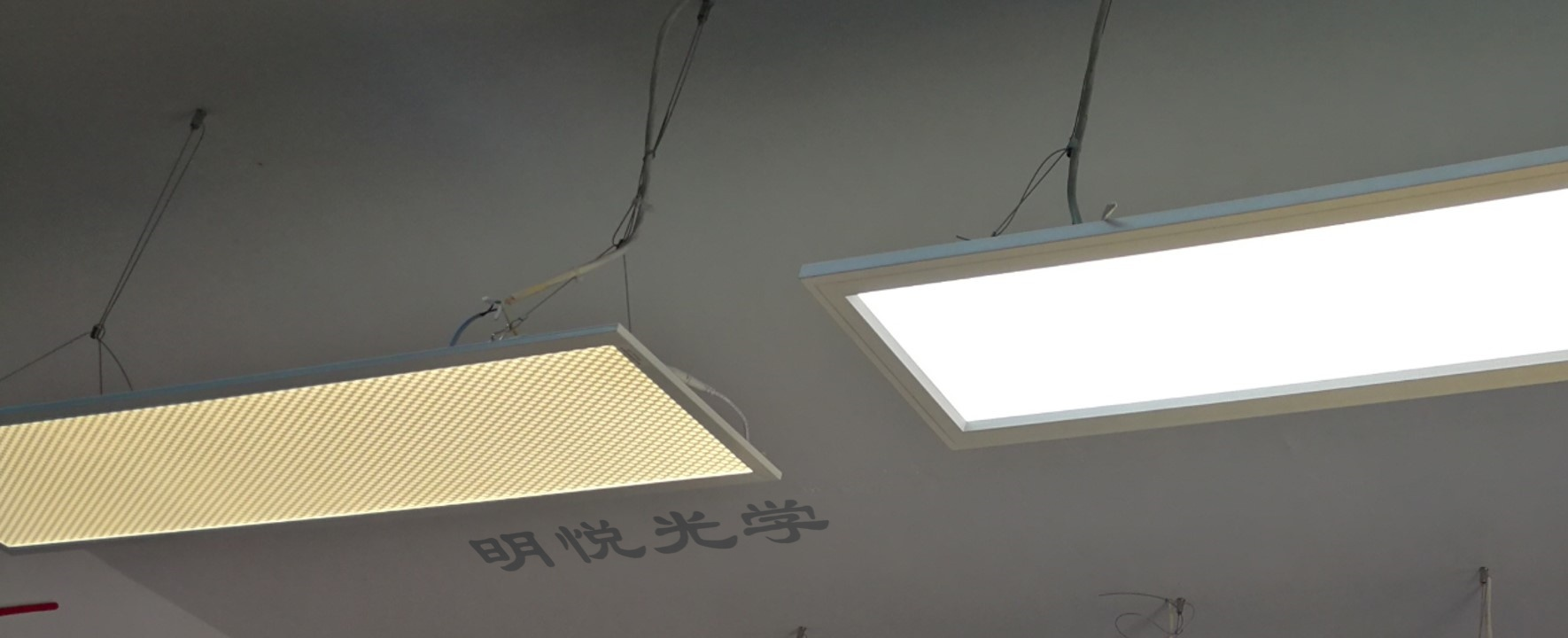

1200x300mm面板灯加K-GHX超低眩光贴合板

侧发光面板灯（600x600mm或300x1200mm)

--- 使用X-系列防眩光贴合板

注意：

• 在方案1中，明悦的T-系列PC材质扩散膜有较好的遮蔽效果和光效。如果使用国产PET扩散膜，通常为一面为有纹理的光面，一面为磨砂面，安装时将PET扩散膜的磨砂面朝外放置能达到较好的UGR控制效果。

• 防眩光贴合板通常一面为光面，另一面为微结构面。在方案2中，如果导光板与防眩光贴合板品的接触面为光面，可能会产生水印现象。采用带微棱镜的导光板能解决这个问题。

• 在方案2中，由于省去了传统扩散膜/板，需要采用X-G85这种自身带有一定遮蔽性能的防眩光贴合板，以隐藏导光板的亮点。

• 灯具装配时需要给防眩光贴合板预留足够的膨胀空间，否则会有起皱风险。

• 在所有安装方式中，防眩光微结构面必须背向光源，即微结构面朝外。

‍

直下式面板灯 --- 使用单层X-系列微结构防眩光膜/贴合板

注意：

• 灯具装配时需要给防眩光膜或贴合板预留足够的膨胀空间，否则会有起皱风险。

• 在所有安装方式中，防眩光微结构面必须背向光源，即微结构面朝外。

• 方案1中，使用透明磨砂板作为防眩光膜的支撑，可以进一步降低UGR




直下式面板灯 --- 使用双层X-系列微结构防眩光膜/贴合板

注意：

• 灯具装配时需要给防眩光膜或贴合板预留足够的膨胀空间，否则会有起皱风险。

• 方案1中，使用透明磨砂板作为防眩光膜的支撑，可以进一步降低UGR

• 在所有安装方式中，两层防眩光膜或贴合板的微结构面都需背向光源，即微结构面朝外。

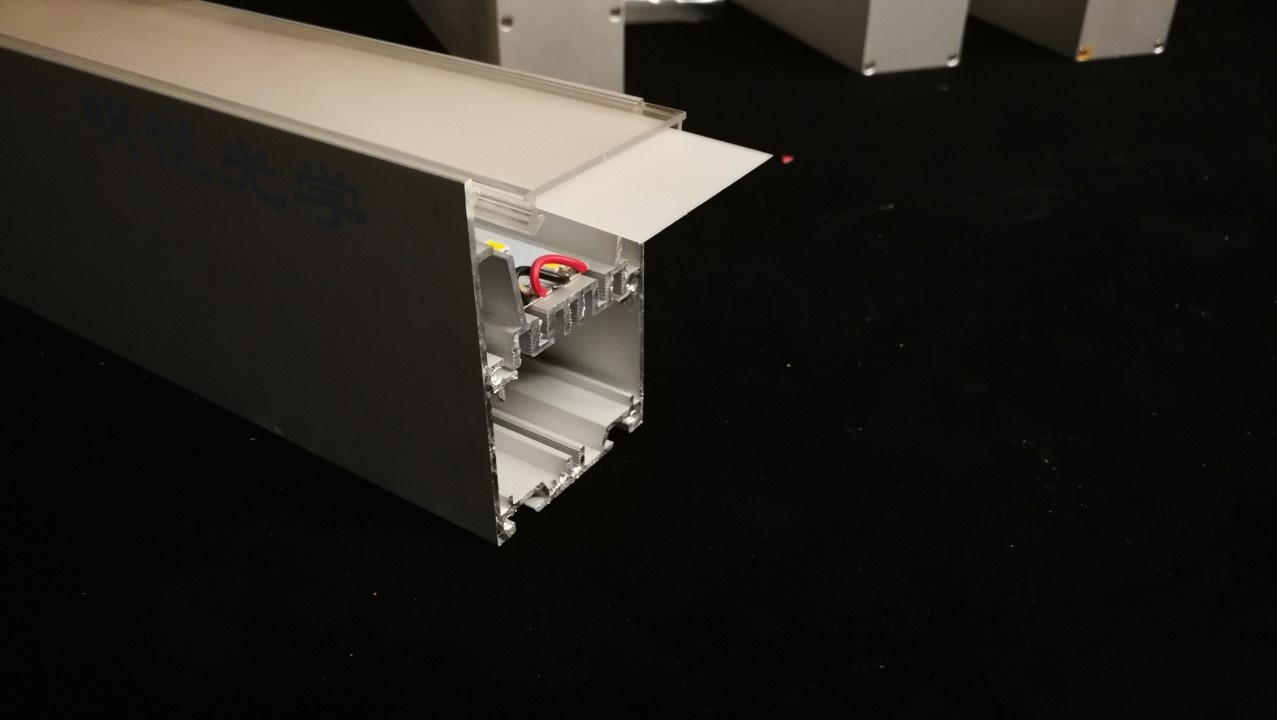

防眩光膜在线条灯的安装方式

注意：

• 在所有安装方式中，防眩光膜或贴合板的微结构面都需背向光源，即微结构面朝外。

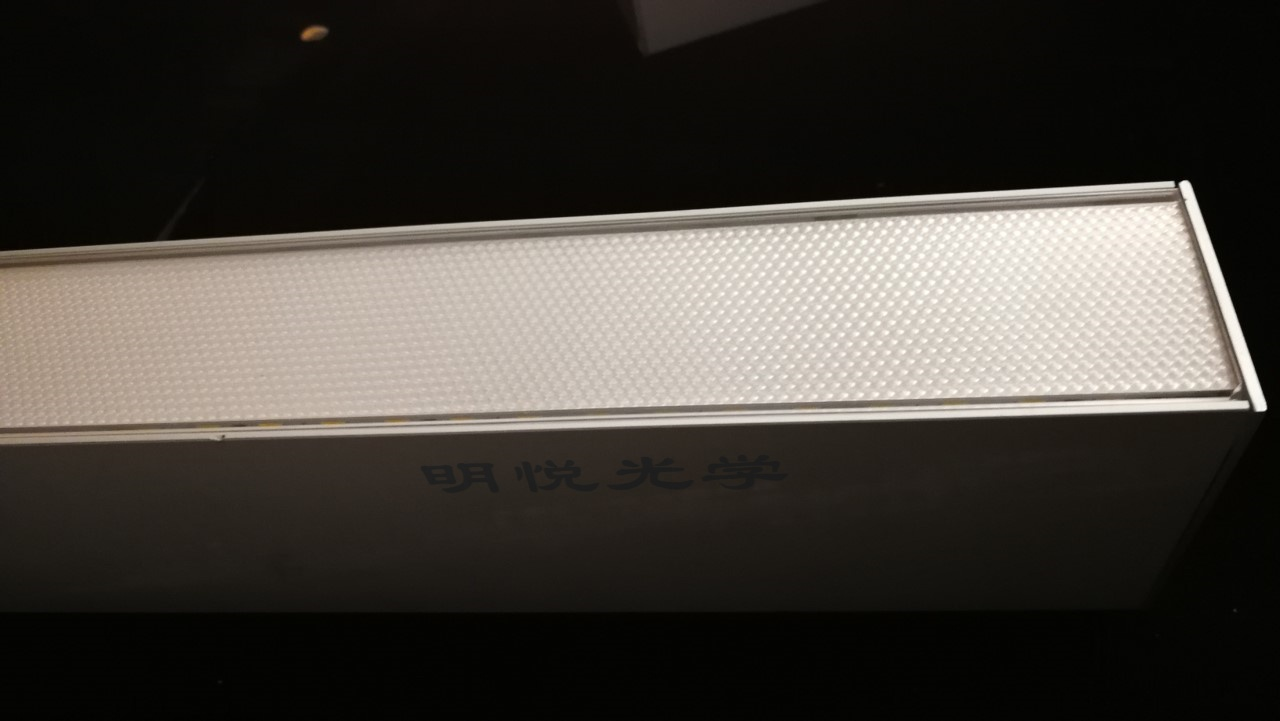

双层防眩光膜叠加在条形灯的应用实例，方案1

常见的错误安装方式：

注意：扩散板不能放置于防眩光膜外侧，否则将失去防眩光效果。
