    适用于舞台灯光，户外景观照明，高功率照明球场灯，室内高功率射灯

    • 0.00
      0.00
商品描述

适用于舞台灯光，户外景观照明，高功率照明球场灯，室内高功率射灯

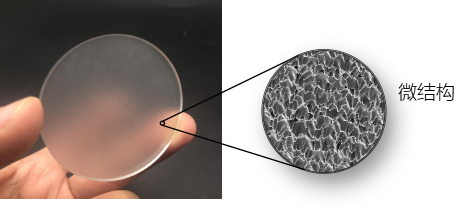

晶耀复合玻璃微结构扩散片采用光学级透明平板玻璃作为基材，表面通过耐高温UV树脂精密转印微结构，具备高微结构转写率与优异的光学一致性。

  • 多种玻璃基材选项，包括钠钙玻璃、硼硅玻璃及高铝玻璃，适应不同应用需求。

  • 所使用的UV树脂耐高温性能突出，可承受超过200°C的温度，兼容回流焊工艺，适用于高温制程环境。

  • 微结构设计支持明悦光学多种类型，包括圆形光斑、椭圆光斑、防眩光、Top-Hat矩形光斑及角度偏折微结构。

  • 广泛用于室内射灯、舞台灯光、户外景观照明、高功率球场灯，以及电子行业(如3D传感)等领域。

  • 可选配AR增透镀膜，进一步提升光学性能与适用性。



复合玻璃微结构扩散片结构：


晶耀复合玻璃微结构扩散片适用于明悦光学的以下微结构类型

微结构系列

描述

扩散能力

典型光效

其他

K-系列

圆形光(各向同性)

5° - 90°

87 - 96%

匀光，消除黄边，亮点隐藏，RGB混光，

L-系列

椭圆光扩散膜

60°x 10° 15°x 60°

…更多

91 - 95%

椭圆光扩撒，可用于线性分布LED亮点隐藏

X-系列

防眩光膜

65°截止

89 - 93%

带六边形图案或平滑面，抑制高角度眩光，中心光增强

H-系列

小角度混光扩散膜

1° - 15°

91 - 95%

小角度混光， 消除黄边，匀化照明区域，

G-系列

柔光扩散膜

6°, 12°

91 - 95%


替换磨砂玻璃Solite™ 和 Industrex™ ，广泛用于PAR灯，射灯，轨道灯，筒灯

P-系列

角度偏折扩散膜

8°,21°偏折

90 - 94%

出光角度偏折。

N-系列

线性菲涅尔棱镜膜

线性菲涅尔棱镜膜，焦距21mm~95mm，适用于线条灯LED聚光

F-系列

蝙蝠翼扩散膜

一维和二维蝙蝠翼光型分布

M-系列

带图案扩散膜

图案可以结合K系列，L系列，X系列等，创造一个独特的美学效果，并同时维持光扩散性能

S-系列

微结构膜用于显示背光

各种独特微结构适合特殊光束整形

I-系列

微结构膜用于3D 传感

矩形光斑，Top-Hat光束整形


晶耀复合玻璃微结构扩散片产品型号说明



晶耀复合玻璃微结构扩散片 – 材料结构和特性




晶耀系列复合玻璃微结构扩散片

扩散片结构

UV树脂 + 玻璃

玻璃基材厚度

1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm

UV树脂层厚度

20~50um，取决于微结构类型

微结构工艺

UV转印

使用温度范围

-80℃~200℃ (260℃耐温30分钟，适用于无铅回流焊工艺）

微结构层牢固度

百格测试5B

AR 镀膜（可选）

玻璃面可蒸镀


复合玻璃微结构扩散片


晶耀复合玻璃微结构扩散片 – 高温老化测试和使用寿命分析

180℃测试(高温烘箱)，测试样品型号：H-GB44-R05，玻璃基材厚度：1.8mm

测试时间

透过率

雾度

L

a

b

△a

△b

△E

附着力

0H

92.11

32.74

36.62

-0.02

-1.34




5B

24H

91.05

23.97

36.23

-0.35

0.10

-0.33

1.43

1.52

4B

48H

90.21

18.52

36.15

-0.48

0.92

-0.44

2.22

2.27

3B

72H

89.38

19.27

35.91

-0.57

1.69

-0.53

3.00

3.07

3B

120℃测试(高温烘箱)，测试样品型号：H-GB44-R03，玻璃基材厚度：1.8mm

测试时间

透过率

雾度

L

a

b

△a

△b

△E

附着力

0H

92.50

6.90

35.52

0.18

-0.90




5B

250H

92.29

6.57

35.15

-0.06

-0.71

-0.23

0.20

0.62

5B

500H

92.06

4.44

35.24

-0.24

-0.35

-0.41

0.45

0.65

5B

750H

91.99

4.00

35.24

-0.25

-0.33

-0.38

0.59

0.70

5B

温度 - 寿命相关性拟合

采用阿伦尼乌斯方程进行温度 - 寿命相关性拟合，核心逻辑为温度每降低 10℃，材料老化速率约降低一半。

以105℃/40000h 性能拟合结果：

性能指标

初始值

105℃/40000h拟合值

变化幅度

透过率

92.50

89.5~90.2

下降 2.5%~3.2%

ΔE

0

1.2~1.5

升至 1.2~1.5

不同温度下长期使用寿命分析：

寿命判定标准：透过率下降＜30% 且 ΔE＜15。

使用温度

透过率下降 30% 寿命(小时)

ΔE 达到 15 寿命（小时）

最终预测寿命（小时）

换算为年

80℃

1,080,000

612,000

612,000

69.9

90℃

464,000

248,000

248,000

28.3

100℃

178,000

108,000

108,000

12.3

110℃

75,000

48,000

48,000

5.5

120℃

34,000

22,000

22,000

2.5

130℃

16,500

11,200

11,200

1.28

140℃

8,400

5,900

5,900

0.67

150℃

4,500

3,200

3,200

0.37

160℃

2,500

1,800

1,800

0.21


晶耀复合玻璃微结构扩散片 – 玻璃基材+UV树脂透过率谱线


晶耀复合玻璃微结构扩散片 – 玻璃基材+UV树脂透过率谱线（紫外）






产品应用：舞台灯光，室外景观照明，球场照明

舞台灯



球场灯



户外景观灯



混光

扩散

防眩


产品应用案例 – 射灯

  • 传统的微结构扩散片为塑料材质，在射灯应用中有热致黄化的风险。

  • 尤其对于带蜂窝网的射灯，热量在扩散片上聚集，加剧塑料扩散片的黄化。

  • 玻璃微结构扩散片耐高温，完美解决射灯扩散片黄化问题。同时它的微结构为射灯带来柔光的效果。





带蜂窝网的射灯，热量在扩散片上聚集，加剧塑料微结构扩散片的黄化。
