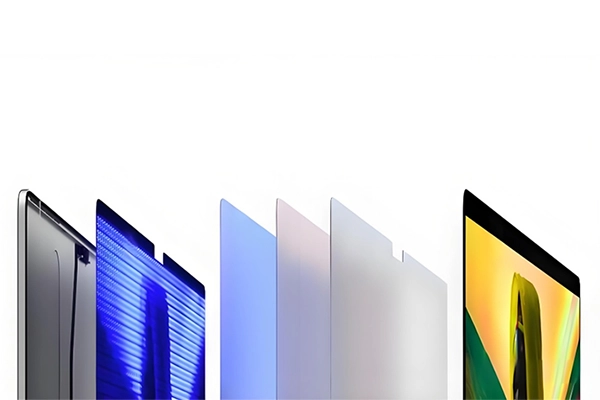

明悦 S-Q44 系列微结构膜：Mini-LED 背光核心技术组件

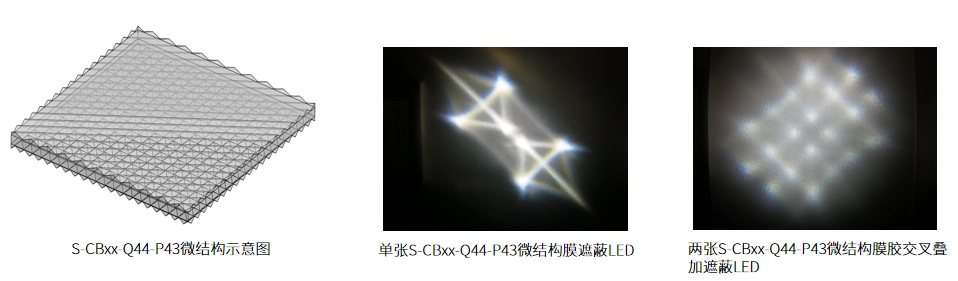

明悦 S-Q44 系列微结构膜，例如 S-CBxx-Q44-P43.是 Mini-LED 背光技术的关键核心组件。其独特的结构设计，一面为斜向棱镜结构，另一面为倒金字塔微结构，凭借精密的微结构设计，能够有效改变 LED 的光分布特性。将原本集中于中心的朗伯光分布向四周充分扩散，降低中心区域的光强，从而实现以下卓越性能：

零 OD 亮点隐藏

通过将多层微结构膜进行交叉叠加，比如2 至 4 层的叠加，能够彻底遮蔽 LED 的亮点。这一特性对于实现超薄mini-LED背光至关重要。在相同 LED pitch 的背光设计中，相较于同类产品，S-Q44 系列的微结构设计使得背光整体厚度大幅缩减，让设备更加轻薄便携。

高光效低色偏

该系列微结构膜采用 PC 基材(CB 系列)，其微结构树脂材料的折射率与 PC 基材相匹配，相较于 PET 基材，在亮度表现上更为出色。使用 PC 基材的 S-Q44 系列微结构膜，可使光效损失大幅降低，最高可达 30%。同时，还能有效减少颜色分离现象，确保显示画面色彩的准确性和一致性，让色彩呈现更加纯净、自然，不会出现因色偏而影响视觉体验的情况。

灵活适配多种应用场景

S-Q44 系列微结构膜具备极高的灵活性，能够支持 0.096mm 至 0.228mm 的多种厚度规格，以及最大尺寸0.61x1.83m。用户可以根据不同的 LED Pitch(1.5 至 5.0mm)来选择合适的膜层组合。这种灵活的适配性使其能够广泛应用于笔电、平板、显示器、车载长联屏等多种显示设备，满足不同设备对于背光组件的多样化需求。

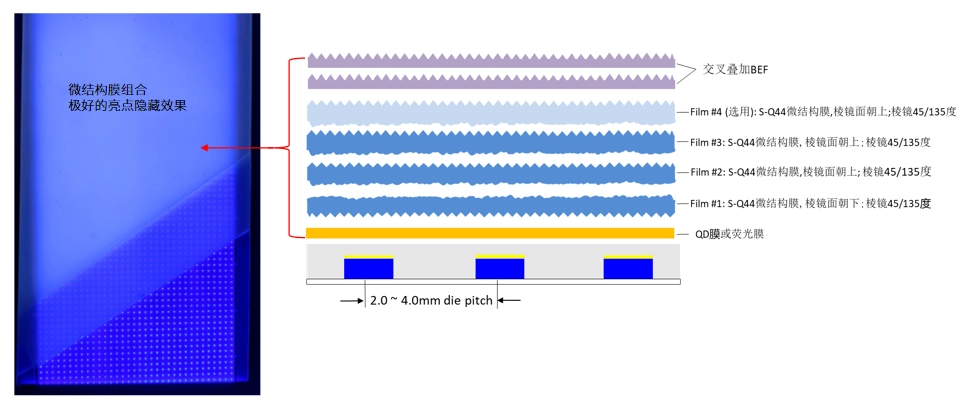

笔电/平板mini-LED微结构膜架构 ：

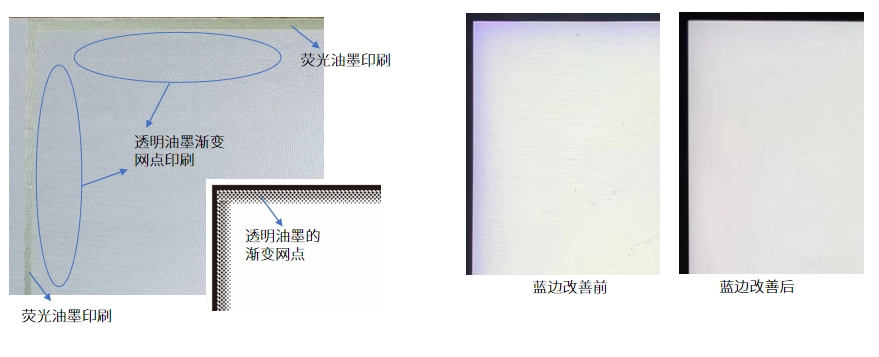

微结构膜的荧光油墨印刷：蓝边修正技术解析

在 Notebook、Tablet、Monitor 等显示设备中，明悦 S-Q44 系列微结构膜搭配荧光油墨印刷技术可有效修正蓝边。其 Waffle 结构面可印刷油墨，分为两个区域：边缘的荧光油墨条可转换蓝光，内侧的透明油墨渐变网点能反射光线并参与二次光转换，二者协同提升显示品质，保持设备轻薄。

S-CB03-Q44-P43微结构膜印刷样品：
