TFT HUD – 微结构膜用于准直背光模组

明悦光学微结构扩散膜是TFT HUD背光模组的关键组件。这种扩散膜必须具备高效率和高可靠性，以应对温度和太阳光照的条件。

其中L系列椭圆光扩散膜和K系列圆形光扩散膜能够提供多种扩散角度，使其能够与HUD的视角相匹配，确保光线均匀分布，满足显示需求。此外，微结构膜在扩散角度上具有一致性，保证了产品的稳定性和可靠性。它们还具备耐高温性能，可以防止阳光倒灌对材料造成的影响，确保在高温环境下也能稳定工作。用户可以根据实际需求选择不同的基材类型，包括0.25mm和0.5mm的PC基材以及玻璃基材。

LCOS或DLP HUD - 微结构膜用于PGU成像面

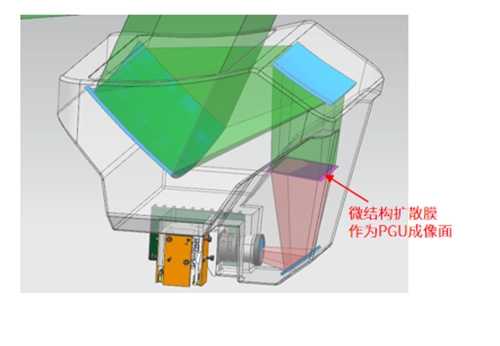

在LCOS或DLP中 HUD，明悦光学的微结构膜作为PGU成像面，其扩散角度与HUD光学系统的视场角(FOV)精确匹配。这种匹配是确保光线在整个HUD显示区域内均匀分布的关键，从而防止出现暗角或过亮区域。此外，微结构的设计和制造工艺必须具备高精度，以减小成像颗粒感，使图像质量更加细腻和清晰，从而提升整体的视觉效果。

除了这些特性，明悦光学微结构膜还可实现Top-Hat矩形光分布。这种光分布的特点在于光强在整个矩形区域内保持均匀，边缘光强与中心光强一致，从而显著提高了各个视角的亮度均匀性。Top-Hat光分布避免了在不同视角下可能出现的亮度差异，这对于提升HUD的整体显示效果至关重要。

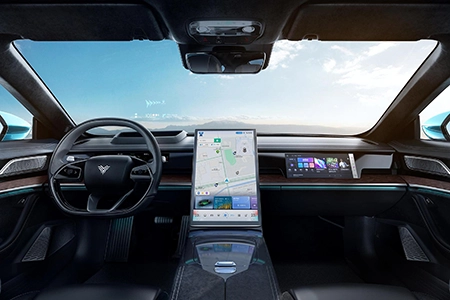

PHUD（全景HUD） - 微结构膜用于高亮度背光

明悦微结构膜在PHUD(全景抬头显示)系统中发挥着关键作用。PHUD要求背光模组达到极高的亮度，通常需要几万尼特。明悦光学采用聚光透镜阵列与微结构膜组合方案来满足这一需求。

• K系列圆形光扩散膜：实现圆形光扩散，小扩散角度高效匀化光斑，避免光扩散，实现高亮度输出。

• L系列椭圆光扩散膜：采用椭圆光分布，椭圆光长轴沿水平视角扩散，遮蔽LED热斑，改善光分布均匀性。


• P系列角度偏折膜：将光线偏折到挡风玻璃一侧，优化光路设计。




基材方面，明悦光学提供多种选择：

• PC基材：厚度0.25mm和0.5mm可选，轻薄且光学性能好。

• 玻璃基材：耐高温、化学稳定性高，适合恶劣环境。
